表面應變(鋼板)計適用于長期布設在水工結構物或其它結構的表面，測量結構物的應變量，同步測量布設點的溫度。
表面應變(鋼板)計全不銹鋼結構、一體化設計、防旋轉、防折彎、抗沖擊、抗跌落、接地防雷、彈性模量小，與被測結構物的隨動性好，不會干擾原應力場，安裝簡單可靠，長期工作在水下。
表面應變(鋼板)計全不銹鋼結構、一體化設計、防旋轉、防折彎、抗沖擊、接地防雷、長期工作在水下。
表面應變(鋼板)計測量系統智能識別信息、智能故障診斷、云平臺手機無縫對接。
1 規格及主要技術參數
規格型號 | VWS-5F | VWS-10F | ||
測量標距L mm | 65 | 100 | ||
尺寸參數 | 有效直徑d mm | 14 | 23 | |
端部直徑D mm | 14 | 24 | ||
應變測 量范圍 | 拉伸με | ≥1500 | ≥1500 | |
壓縮με | ≥1500 | ≥1500 | ||
靈敏度k | ≤0.5με | |||
分辨率 | 0.016% | |||
擬合/端基精度 | 0.1%F.S/0.5%F.S | |||
性能參數 | 測溫范圍 | -40℃～+80℃ | ||
靈敏度 | ±0.1℃ | |||
測溫精度 | ±0.5℃ | |||
修正系數b | ≈13με/℃ | |||
彈性模量Eg MP | ≈100～150 | ≈150～400 | ||
智能識別 | ≥1600米信息識別 | |||
智能診斷 | ≥1600米故障診斷 | |||
超量程 | 25%正常工作 | |||
儀器材料 | 不銹鋼 | |||
耐水壓 | ≥0.5MPa | |||
絕緣電阻 | ≥50MΩ | |||
注：頻率模數F=Hz2×10-3
2 結構

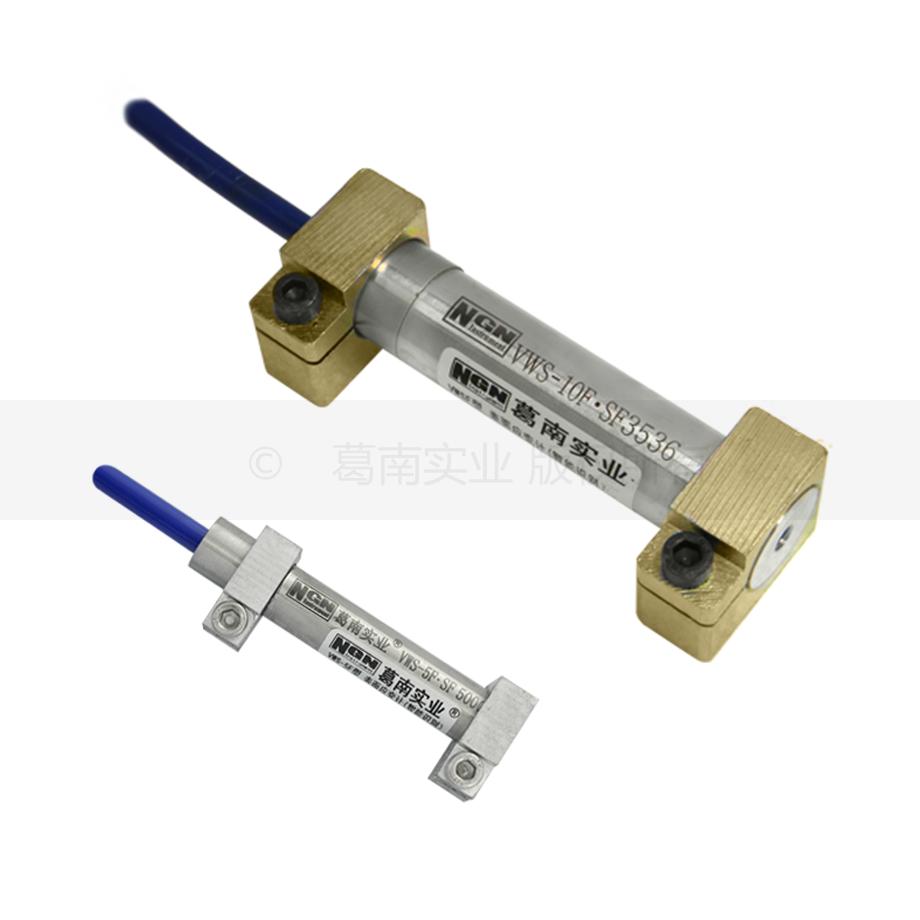

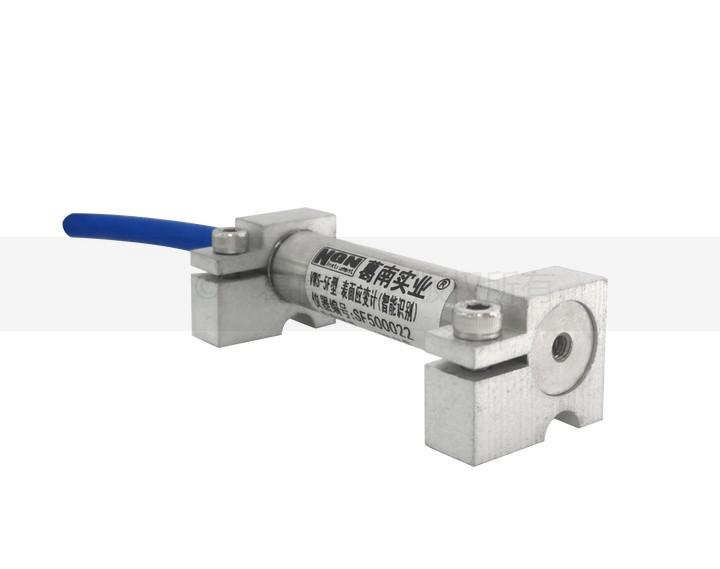

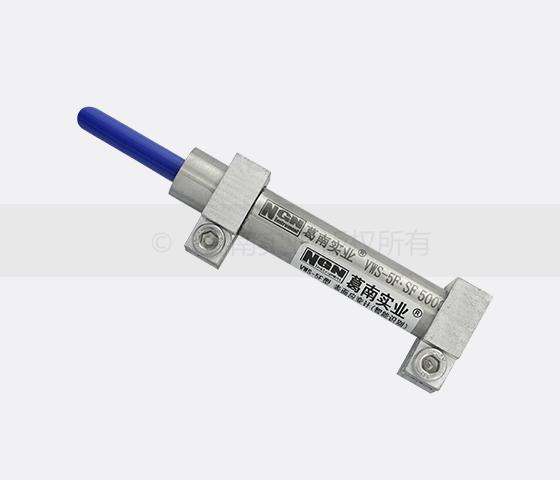

表面應變(鋼板)計由應變計、夾具、觀測電纜等組成。
表面應變(鋼板)計配套設備 | ||
1 | 標定設備 | SCS-1型應變傳感器標定架 |
2 | 標定儀表 | 數字萬分表 |
3 | 觀測電纜 | YSPT-4P型水工電纜 |
4 | 電纜接長 | GJ-1型防水接頭 |
5 | 測量儀表 | VW-102E型全功能讀數儀 |
6 | 集中自動化測量 | MCU-32型分布式模塊化自動測量單元 |
7 | 分散自動化測量 | GDA16型全功能采集儀 |
8 | 系統軟件 | 葛南云平臺、數據采集系統軟件 |
9 | 安裝附件 | 夾具 |
1 測量
1.1讀數儀測量
測量用VW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接表面應變(鋼板)計的輸出電纜，黑、紅測頻率，白、綠測溫度。表面應變(鋼板)計內附有智能識別芯片，其內存貯有該表面應變(鋼板)計的編號、標定系數K、溫度修正系數b等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，同步葛南云平臺，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。
工程現場多支表面應變(鋼板)計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支表面應變(鋼板)計所對應的編號及身份信息。
1.2 自動化測量
自動化測量用MCU-32型分布式模塊化自動測量單元可接入8～32支表面應變(鋼板)計，用GDA1602(1/4/8/16)型全功能采集儀可接入1～16支表面應變(鋼板)計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的表面應變(鋼板)計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
