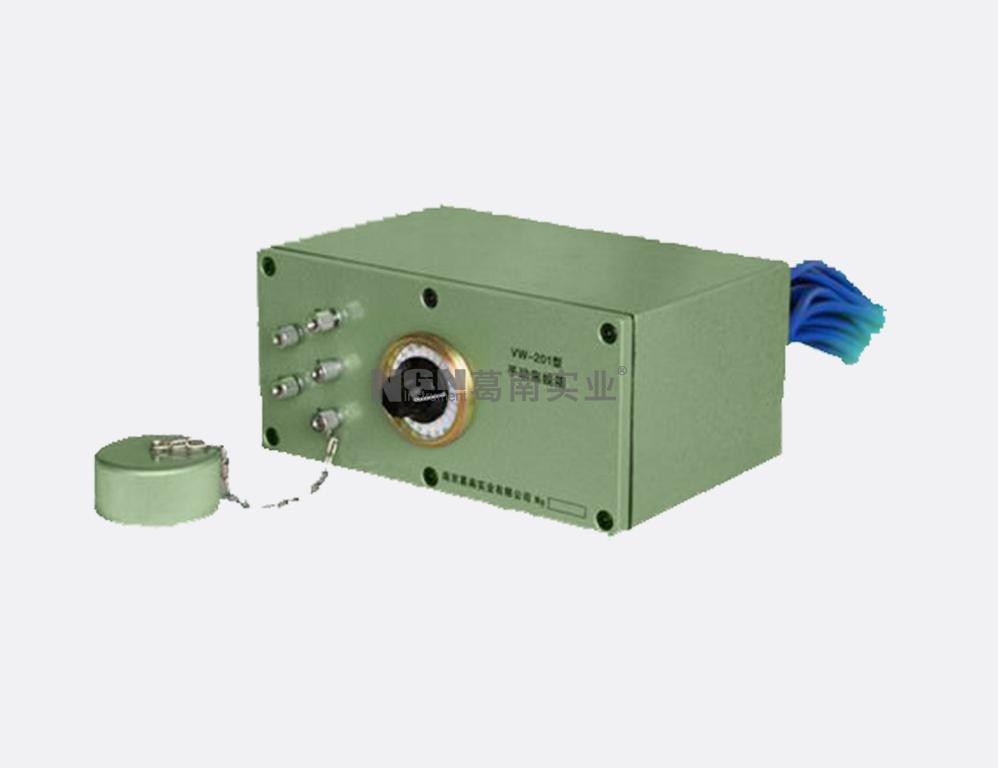

手動集線箱是為了方便傳感器的測量而設計，將傳感器的引出電纜集中連接到集線箱背板的電纜上，箱前接線柱連接測量儀表，其內部設有轉換開關方便逐點或選點切換集中測量。手動集線箱為全密封式設計，防水防塵，側面引出電纜與MCU-32型分布式模塊化自動測量單元相連，用于人工備測或比測。
1 規格及主要技術參數
規格型號 | VW-201 |
測量項目 | 單點 |
測量點數 | 22點 |
使用壽命 | 5000次 |
接觸電阻 | 0.02Ω |
接線柱 | 5個 |
絕緣電阻 | ≥50MΩ |
防水等級 | IP66 |
存儲濕度 | ≤80%RH |
儲存溫度 | -30℃～+70℃ |
2.1 VW-201 型手動集線箱單臺使用可連接 23 支傳感器，多臺串聯使用可連接 22 支傳感器。 串聯使用時第 23 點連接下臺集線箱的測量點。
2.2 VW-201 型手動集線箱內置一支 4 刀 23 位的轉換開關，外型尺寸為 260×210×130mm。
1測量
1.1 VW-201 型手動集線箱前面板上附有五個接線柱，排列為 1(紅)、2(黑)、3(綠)、4(白)、5(地)。當測量時，可將讀數儀的測量線連接到所對應的接線柱上，直接測量。 接線柱對應的測量端為 1(紅)、2(黑)頻率測量端，3(綠)、4(白)溫度測量端，5(地)為接地端。 集線箱后背板的 0 點為測量點，測量儀表接此線。該線又與前面板上的五個接線柱對應相通。
1.2 VW-201 型手動集線箱可用于多種類型傳感器的連接
1.2.1 連接振弦式儀器時(帶測溫)，傳感器引出電纜的紅、黑、綠、白、地顏色芯線，對應連接到集線箱后背板的電纜上。測量時，讀數儀測量連接線連接到前面板的 1(紅)、2(黑)、 3(綠)、4(白)、5(地)對應接線柱上。紅、黑色接線柱用于測量頻率，綠、白色接線柱用于測量溫度，地線接地。
1.2.2 連接振弦式儀器時(不帶測溫)，傳感器引出電纜的兩色線對應連接到集線箱后背板電纜的黑、紅芯線上，其它線不用。測量時，讀數儀測量連接線連接到前面板的 1(紅) 、2(黑) 接線柱上，3(地)對應接線柱上，其他顏色不用。
1.2.3 連接差動電阻式儀器時，傳感器引出電纜的藍、紅、黑、綠、白顏色芯線，對應連到集線箱后背板的電纜上，藍線接地線。 測量時，讀數儀測量連接線連接到前面板 1(紅)、 2(黑)、3(綠)、4(白)接線柱上，藍線連接到 5(地)上。
1.3 前面板上的密封帽是用于集線箱的防潮密封，當完成測量任務時應及時將密封帽擰上。
